| Vulkanüberwachung mit Glasfaserkabeln |
 |
Um vulkanische Ereignisse noch besser verstehen und vorhersagen zu können, ist ein besseres Verständnis der diversen unterirdischen Prozesse erforderlich, die damit verbunden sind. Einen neuen Weg, solche Prozesse zu detektieren, auch wenn sie sehr subtil sind, bietet der Einsatz von Glasfaserkabeln als Sensoren. Die Analyse von Licht, das in ihnen zurückgestreut wird, wenn die Kabel beispielsweise durch Erschütterungen deformiert werden, ermöglichte es nun erstmals, die vulkanische Signatur des sizilianischen Vulkans Ätna sehr genau zu bestimmen. Darüber berichtet ein internationales Team um Philippe Jousset vom Deutschen GeoForschungsZentrum Potsdam (GFZ) und Gilda Currenti vom italienischen Istituto Nazionale di Geofisica e Vulcanologia (INGV) heute im Fachmagazin Nature Communications.
 |
Die als "Faseroptische Akustische Messungen" (Distributed Acoustic Sensing, DAS) bekannte Methode konnte seismo-akustische vulkanische Aktivität aus der Ferne identifizieren und verborgene oberflächennahe vulkanische Strukturmerkmale abbilden. Mit ihrer hohen Empfindlichkeit und Genauigkeit erweist sie sich als Grundlage für eine verbesserte Vulkanüberwachung und Gefahrenabschätzung.
Die Herausforderung, Vulkanausbrüche vorherzusagen
Das Verständnis der physikalischen Prozesse vor und während eines Vulkanausbruchs hat sich in den letzten Jahren stark verbessert. Allerdings ist es nach wie vor schwierig, mit den herkömmlichen Beobachtungsmethoden wie Seismometern sehr subtile Auslösemechanismen vulkanischer Phänomene zu erkennen. Zum einen reicht die Genauigkeit der Messverfahren nicht aus, um alle Prozesse innerhalb des Vulkans zu detektieren und zu identifizieren, zum anderen verzerren unbekannte unterirdische Strukturen die beobachtete Messsignale.
Das Wissen auch um schwache Aktivitäten kann aber entscheidend sein, wenn es um die Vorhersage und Einschätzung der Gefährdung durch Vulkanausbrüche geht, zum Beispiel am sizilianischen Vulkan Ätna, der grösste, aktivste und meistbesuchte Vulkan Europas, an dessen Flanken und in dessen unmittelbarer Nähe mehr als eine Million Menschen leben. Die vulkanische Aktivität des Ätna ist durch häufige explosive Eruptionen mit Lavaaustritt gekennzeichnet.
Test eines neuen Messverfahrens am Vulkan Ätna auf Sizilien

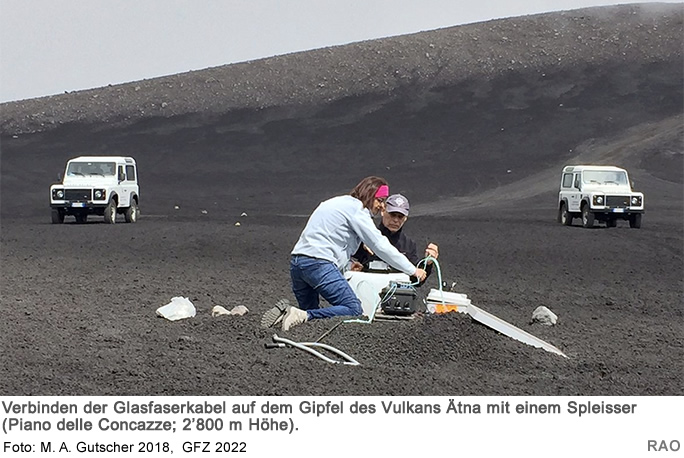

Philippe Jousset vom Deutschen GeoForschungsZentrum Potsdam GFZ und Gilda Currenti vom italienischen Istituto Nazionale di Geofisica e Vulcanologia INGV und ihre Kolleg:innen haben untersucht, inwiefern sich Glasfaserkabel zur Messung sehr schwacher seismischer und vulkanischer Aktivität eignen. Hierfür verlegten sie in einem gemeinsamen Experiment am Vulkan Ätna in rund 2 Kilometer Entfernung von den Gipfelkratern ein 1,3 Kilometer langes Glasfaserkabel, gut 20 Zentimeter tief in einer Schlackenschicht, und massen die Dehnungsänderungen des Kabels, die von den verschiedenen Aktivitäten verursacht wurden.
Das Messprinzip mit Glasfasern
Zur Messung wurde das sogenannte DAS-Prinzip angewandt. DAS steht für "Distributed Acoustic Sensing", auf Deutsch "Ortsverteilte Akustische Sensorik" oder auch "Faseroptische Akustische Messungen". Über ein Abfragegerät werden mit einem Laser aufeinanderfolgende Lichtpulse in eine Glasfaser gesendet. Das an den natürlichen "Unvollkommenheiten" der Faser teilweise zurückgestreute Licht wird dann analysiert. Die Laufzeit des Lichts ändert sich, wenn sich die Faser deformiert oder dehnt - zum Beispiel aufgrund winziger Bodenbewegungen, akustischer Wellen oder Temperaturänderungen. So lassen sich solche Ereignisse jeden Meter entlang einer Faser detektieren und sehr genau vermessen.
Es war bereits bekannt, dass Telefonleitungen aus Glasfaser zur Aufzeichnung von Erdbeben verwendet werden können: Seit dies 2018 von GFZ-Forscher/innen in Island demonstriert wurde, ist die Technik an verschiedenen Orten weltweit, unter anderem in den USA, der Schweiz und in Japan, zur Überwachung seismischer Aktivität eingesetzt worden, aber auch im Rahmen anderer geowissenschaftlicher Anwendungen, bei denen Bodenbewegungen oder Vibrationen gemessen werden sollen.
Die neue Glasfaser-Methode ist für die Analyse von Vulkanen geeignet
Nun haben die Forschenden demonstriert, dass sich die Methode auch für die genaue Analyse und Überwachung von Vulkanen eignet. "Das in einer Schlackenschicht verlegte Kabel war in der Lage, Dehnungsänderungen zu messen und zu lokalisieren, die mit vulkanischer Aktivität im Ätna verbunden sind, wie zum Beispiel vulkanische Explosionen, kleine vulkanische Entgasungen, lokale vulkanisch-tektonische Erdbeben sowie atmosphärische Phänomene wie Hagel und Gewitter", erläutert Philippe Jousset, Erstautor der Studie und Wissenschaftler in der Sektion "Geophysikalische Abbildung des Untergrunds" am GFZ.
Die DAS-Dehnungsratenmessungen wurden mit Messungen herkömmlicher Sensoren - Geophone, Breitbandseismometer, Infraschallsensoren - validiert. Die räumlich sehr dichten Messungen, die so mit anderen Methoden nicht durchführbar sind, ermöglichen es, sowohl vulkanische Explosionen zu erkennen und zu charakterisieren, als auch Resonanzphänomene im Untergrund. Letztere werden ausgelöst, wenn sich infolge der Explosionen akustische Wellen ausbreiten und mit den oberflächennahen Schlackenablagerungen in nichtlineare Wechselwirkung treten.
Um aus den gemessenen Daten verborgene strukturelle Merkmale im Untergrund zu quantifizieren und vulkanische Ereignisse mit Genauigkeit zu erkennen und zu lokalisieren, wurden Standardanalysen der Vulkanseismologie, Modellierungswerkzeuge für die Wellen- und Dehnungsausbreitung und Techniken wie die Trennung und Rekonstruktion von Wellenfeldern eingesetzt.
Benjamin Schwarz, GFZ-Wissenschaftler und ebenfalls in die Studie involviert, sagt hierzu: "Die bisher nicht dagewesene räumliche Auflösung der Aufnahmen, die durch faseroptische Dehnungsmessungen ermöglicht wird, erlaubt es in dieser Form zum ersten Mal, schwache und bisher kaum praktisch nutzbare Signale gezielt zu trennen und auszuwerten."
"Unsere Studie zeigt, dass DAS mit seiner hohen Empfindlichkeit und Genauigkeit zur effizienten Überwachung vulkanischer Aktivitäten eingesetzt werden kann", resümiert Jousset. "Dies ist ein neuer Beitrag, der das Verständnis vulkanischer Prozesse voranbringt. Und wir sind überzeugt, dass die Technik in den kommenden Jahren zu einem Standard für die Vulkanüberwachung werden wird", erwartet Gilda Currenti.
Besonderer Vorteil der Glasfaser: Genaueste Messungen auch aus grossen Entfernungen möglich
Dank ihrer Fähigkeit, grosse Entfernungen zu messen - derzeit mindestens mehrere zehn Kilometer -, kann ein Abfragegerät an einem abgelegenen Ort aufgestellt werden, was die Beobachtung mit Glasfasern einfacher und sicherer macht als herkömmliche Sensorarrays, die Telemetrie, Stromversorgung vor Ort und regelmässige Wartung erfordern. "Glasfaserkabel, die vom Vulkangipfel zu abgelegenen Orten verlaufen, würden einzigartige Möglichkeiten bieten, das Verständnis der Bodenreaktion zu vertiefen, einschliesslich der Abschätzung von Laufwegeffekten, und den Ursprung vulkanischer Phänomene besser zu verstehen", sagt Lotte Krawczyk, Sprecherin des Helmholtz-Forschungsprogramms PoF IV und Co-Autorin der Studie. Darüber hinaus wird die Verfügbarkeit von Unterwasser-Glasfaserkabeln in der Nähe von Vulkaninseln auch eine grosse Hilfe bei der Untersuchung von ansonsten weitgehend unzugänglichen submarinen magmatischen Prozessen sein.
Originalpublikation:
Philippe Jousset, Gilda Currenti, Benjamin Schwarz, Athena Chalari, Frederik Tilmann, Thomas Reinsch, Luciano Zuccarello, Eugenio Privitera &; Charlotte M. Krawczyk, 2022. Fibre optic distributed acoustic sensing of volcanic events. Nature Communications.DOI: 10.1038/s41467-022-29184-w
nach
oben
| Echtzeitüberwachung seismischer Ereignisse mit unterseeischem Glasfaserkabel von Telecom Italia |
|
Die Unterwasser-Glasfaserkabel der Telecom Italia (TIM) können von Forschung und Wissenschaft zur Überwachung seismischer Ereignisse im Zusammenhang mit aktivem Vulkanismus genutzt werden. Das haben Untersuchungen des italienischen Nationalen Instituts für Geophysik und Vulkanologie (INGV) und des Deutschen GeoForschungsZentrums Potsdam (GFZ) gezeigt.
Das in Italien einzigartige Experiment wurde etwa einen Monat lang in sizilianischen Gewässern durchgeführt. Hierfür wurde die unterseeische Glasfaserverbindung zwischen dem Kraftwerk TIM Vulcano auf der gleichnamigen Liparischen Insel und Milazzo im Nordosten Siziliens genutzt, die sich über rund 50 Kilometer am Meeresgrund erstreckt.
Dabei wurden die Glasfasern als seismische Sensoren eingesetzt. Sie ermöglichten eine Aufzeichnung von Signalen mit hoher räumlicher Auflösung von etwa vier Metern und hoher zeitlicher Auflösung von etwa einem Kilohertz.
Das im Kraftwerk installierte DAS-Gerät (Distributed Acoustic Sensing) sendet Lichtimpulse in die Faser und zeichnet das zurückgestreute Signal auf. Aus der Analyse dieses durch Dehnungsschwankungen verzerrten Signals lässt sich die Bewegung der Erde aus der Ferne via Internet ableiten.
Während des Experiments wurden kontinuierlich rund zwanzig Terabyte an Daten erfasst, die nun von den Forschenden ausgewertet werden. Sie wollen die Prozesse verstehen, die für das Wiedererwachen der vulkanischen Aktivität auf der Insel verantwortlich sind. Schon bei den ersten Analysen zeigte sich, dass die neue Technologie eine hervorragende Genauigkeit und Empfindlichkeit der seismischen Signale aufweist. Das erlaubt es, die durch anthropogene und natürliche Quellen verursachten dynamischen Dehnungsschwankungen im Kabel zu beobachten, wobei die durch lokale seismische Ereignisse verursachten Dehnungsschwankungen deutlich zu erkennen sind.
 |
Diese wichtige Initiative ebnet den Weg für mögliche Anwendungsbereiche, in denen die Glasfaser-, Land- und Unterwasserinfrastrukturen der TIM-Gruppe dank des Fachwissens führender internationaler Forschungseinrichtungen wie dem Nationalen Institut für Geophysik und Vulkanologie und dem Deutschen GeoForschungsZentrum Potsdam im wissenschaftlichen Bereich für die Entwicklung von Sensorlösungen der nächsten Generation genutzt werden können
